Câmara de cura de CO₂

Sistema de cura por carbonatação

O sistema de cura por carbonatação consiste em três componentes principais: a câmara de cura selada, o sistema de circulação de gás e o sistema de monitoramento e controle. Através da vedação da câmara, circulação de gás, regulação de temperatura e umidade e controle de concentração de CO₂, o sistema fornece um ambiente de cura por carbonatação estável, uniforme e controlável para produtos de concreto.

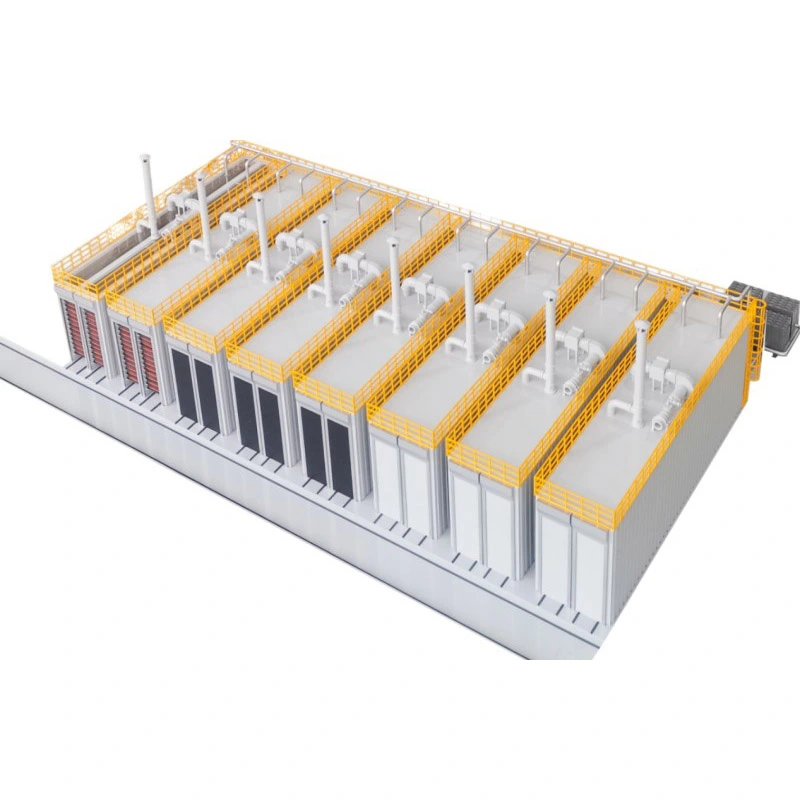

1. Câmara de cura selada

A câmara adota um projeto estrutural multicamadas que consiste em uma camada protetora externa, uma camada de isolamento e uma parede de ventilação interna. Ele fornece resistência estrutural e isolamento térmico enquanto se adapta ao ambiente de alta umidade e rico em CO₂ dentro da câmara.

1) Telhado da Câmara: Apresenta uma estrutura de placa de aço autoportante e design de telhado isolado, proporcionando acesso conveniente para inspeção e manutenção de rotina.

2) Estrutura da Câmara Frontal: Utiliza uma estrutura galvanizada e painéis lisos para melhorar a estabilidade estrutural e o nivelamento da superfície durante a operação a longo prazo.

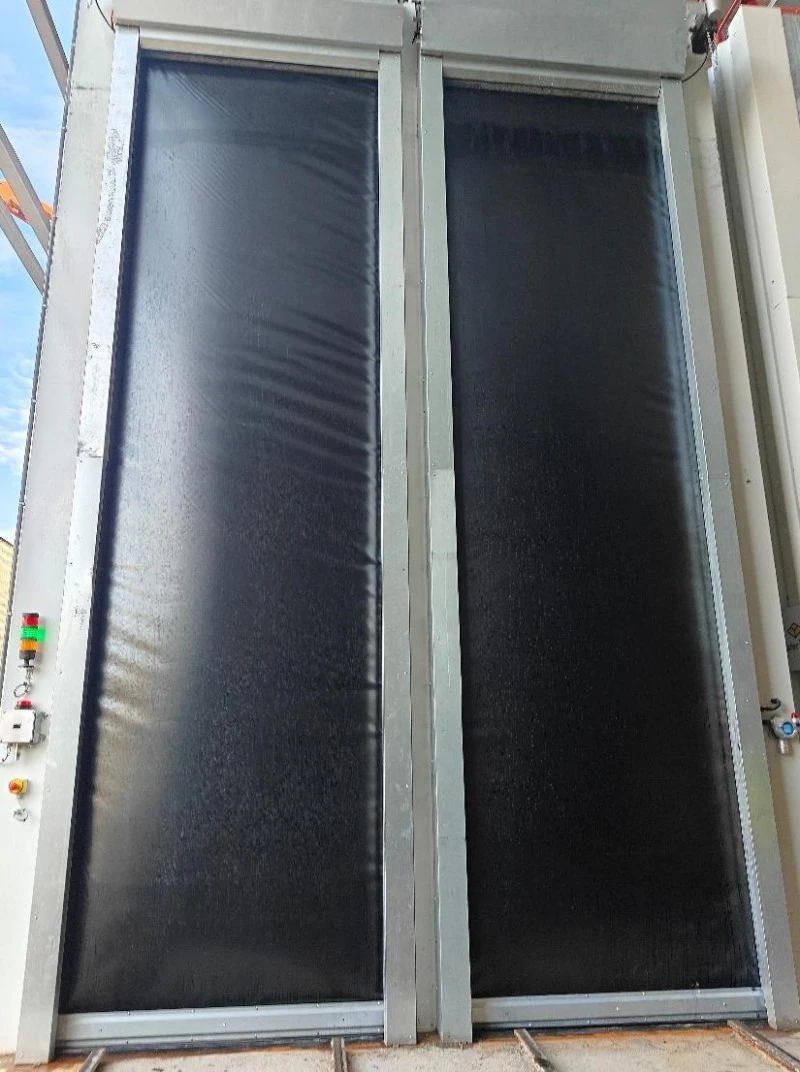

3) Porta da Câmara: Apresenta um design de alta estanqueidade para reduzir efetivamente o vazamento de CO₂ e manter um ambiente de cura estável dentro da câmara.

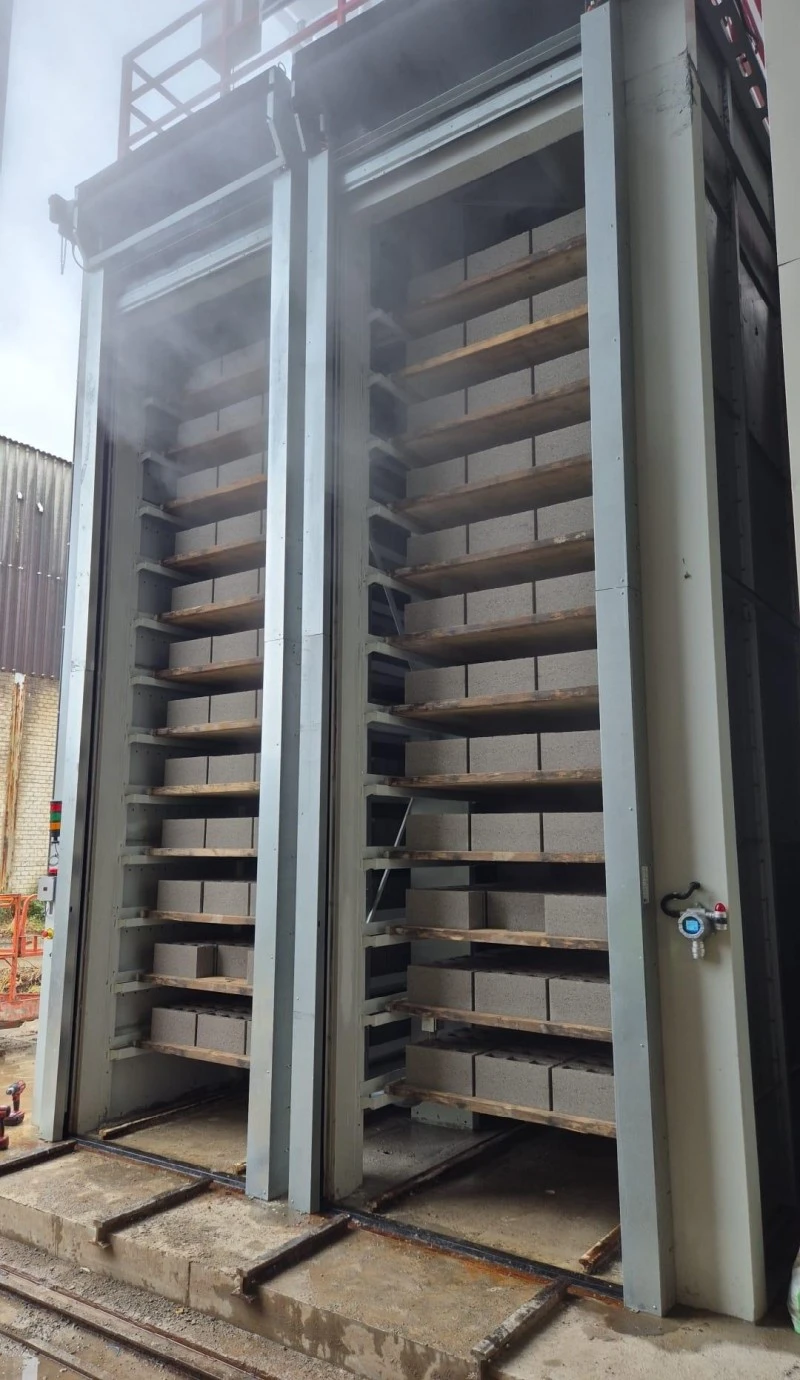

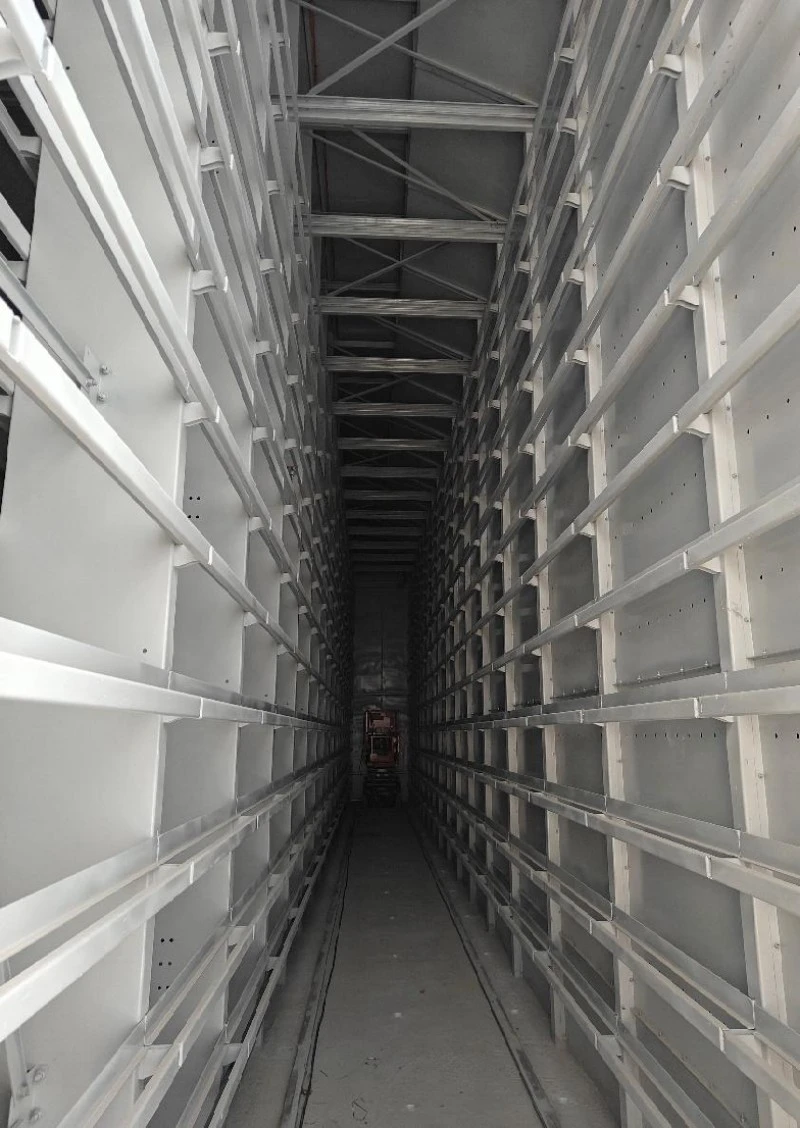

4) Racks de cura: Adote uma estrutura de conexão plug-in e aparafusada. Todos os componentes são galvanizados a quente para maior resistência à corrosão e operação confiável em ambientes de alta umidade.

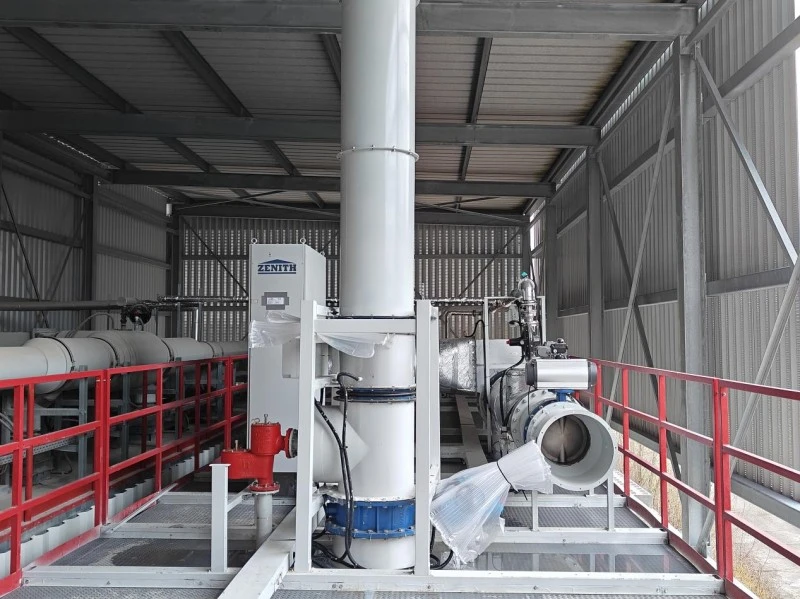

2. Sistema de Circulação de Gás

O sistema de circulação de gás é responsável pelo transporte, distribuição e circulação de CO₂, calor e ar dentro da câmara, ajudando a manter um ambiente de cura mais uniforme.

1) Unidade de Circulação: Um ventilador radial de frequência variável conduz a circulação de gás dentro da câmara, com fluxo de ar ajustável de acordo com os requisitos do processo.

2) Módulo de controle de temperatura: Aquecedores elétricos fornecem o calor necessário para o processo de cura e trabalham em conjunto com os ventiladores de circulação para obter um aquecimento uniforme em toda a câmara.

3) Dutos de Circulação: Responsável pelo transporte e distribuição do gás, conectando os ventiladores e aquecedores à câmara de cura para garantir a circulação organizada do gás.

4) Módulo de exaustão: Consiste em um sistema de exaustão e válvulas venezianas, que atuam em conjunto de acordo com diferentes estágios de cura e exaustão.

5) Módulo de Purificação: Introduz ar externo fresco para substituir à força o CO₂ residual dentro da câmara e reduzir a concentração de CO₂ após o processo de cura.

3. Sistema Inteligente de Monitoramento e Controle

O sistema usa controle automático baseado em PLC para monitorar e regular com precisão os principais parâmetros durante todo o processo de cura por carbonatação.

1) Monitoramento Multiparâmetro

Monitoramento em tempo real de:

Concentração de CO₂

Temperatura

Umidade

Pressão da câmara

Esses parâmetros fornecem suporte de dados em tempo real para o processo de cura por carbonatação.

2) Controle Automático CLP

De acordo com o programa de cura predefinido, o sistema controla automaticamente a temperatura, a umidade, a concentração de CO₂ e a pressão da câmara, permitindo a operação de cura automatizada e reduzindo a intervenção manual.

3) Aquisição e rastreabilidade de dados

O sistema coleta e armazena continuamente dados do processo de cura e gera curvas de cura automaticamente, fornecendo uma base de dados confiável para análise de qualidade do produto, otimização de processos e gerenciamento de produção.

4) Proteção de segurança múltipla

O sistema está equipado com detecção de vazamento de CO₂, válvulas de segurança de sobrepressão/pressão negativa e um sistema de controle de segurança independente para monitorar e proteger contra condições operacionais anormais, aumentando a segurança operacional geral.

Principais vantagens da cura por carbonatação

1. Melhor desempenho do produto

As substâncias carbonáticas formadas durante a reação de carbonatação podem preencher parte dos poros do concreto, ajudando a melhorar a densidade, a resistência à compressão e a estabilidade dimensional dos produtos de concreto.

2. Maior durabilidade

A carbonatação pode ajudar a melhorar a estrutura interna e a densidade superficial dos produtos de concreto, aumentando sua resistência à água, resistência ao congelamento e descongelamento e durabilidade geral.

3. Melhor qualidade de superfície

A cura por carbonatação pode aumentar a densidade superficial e a regularidade dimensional, melhorando a aparência geral dos produtos de concreto e ajudando a reduzir a eflorescência.

4. Utilização de recursos de CO₂

O CO₂ é introduzido no processo de cura do concreto e parcialmente fixado nos materiais de construção por meio da reação de carbonatação, integrando a utilização do CO₂ à fabricação de produtos de concreto.

5. Cura Verde e com Baixo Carbono

A cura por carbonatação pode servir como um método alternativo ou complementar à cura a vapor tradicional. Ao otimizar o processo de cura, fornece um caminho potencial para reduzir o consumo de energia de cura e apoiar a fabricação de produtos de concreto com baixo teor de carbono.
