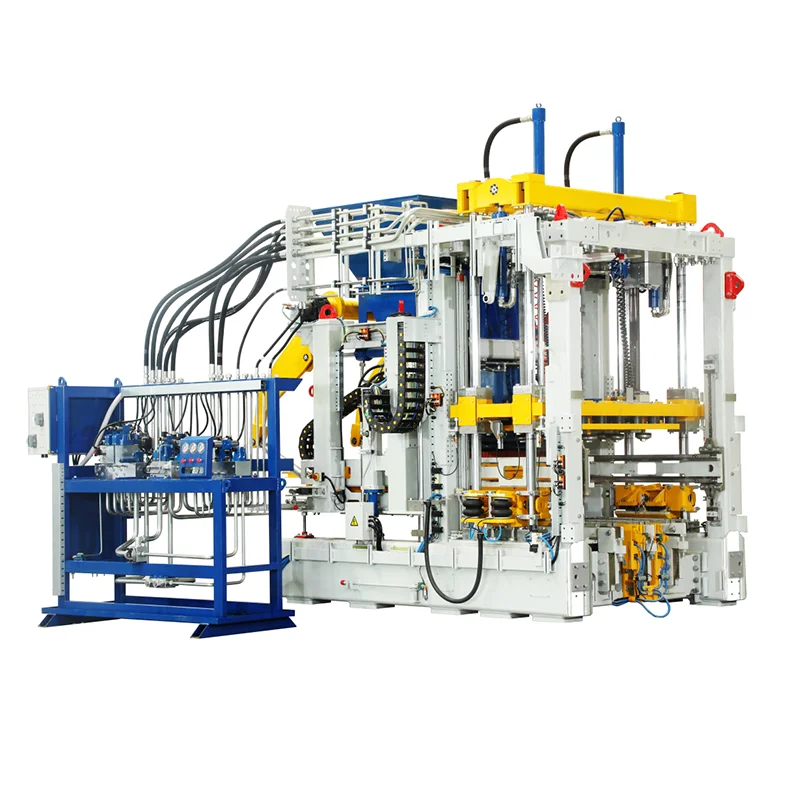

Máquina para fazer blocos totalmente automática

1 Servo vibração “ultradinâmica” de quatro eixos Zenith (opcional)
O sistema Zenith Ultra-Dynamic é uma tecnologia de vibração moderna e de alta qualidade usada em máquinas de fabricação de blocos totalmente automáticas. Ele permite o controle preciso da amplitude em tempos de resposta extremamente curtos, garantindo ao mesmo tempo um ajuste flexível. O sistema servoacionado oferece alta dinâmica, melhorando o enchimento do molde e os tempos do ciclo de produção. Tanto a amplitude quanto a frequência podem ser controladas de forma rápida e precisa.

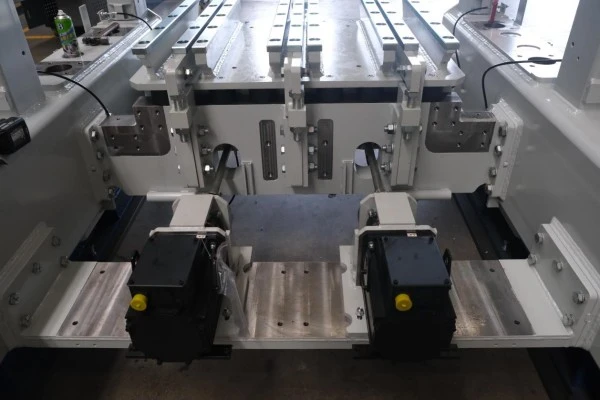

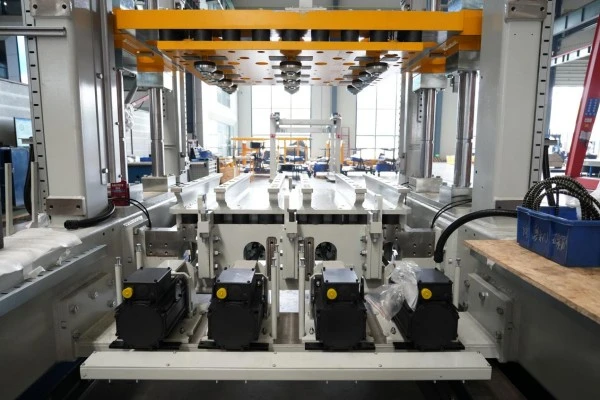

2 Servo vibração de eixo duplo (opcional)
Cada eixo excêntrico é acionado por um servo motor independente, garantindo controle preciso, resposta rápida e saída precisa de força de vibração.

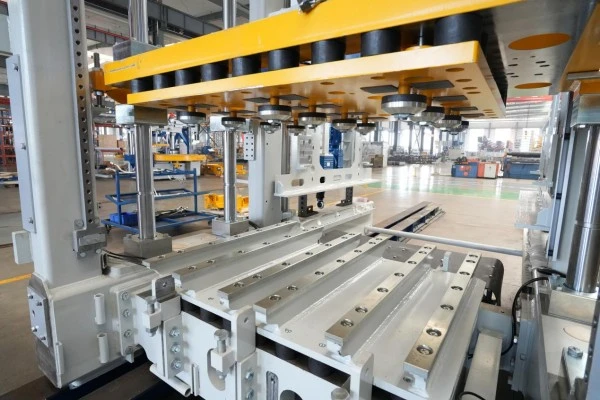

3 Sistema automático de troca rápida de molde
O sistema automático de troca rápida de moldes da Zenith baseia-se na operação coordenada de vários dispositivos, permitindo uma substituição de moldes inteligente, rápida e precisa. Uma vez transportado o molde próximo à máquina principal, ele é colocado na unidade de troca de molde por um sistema de elevação. O sistema conclui automaticamente o processo de troca de molde sem manuseio manual, posicionamento ou travamento.

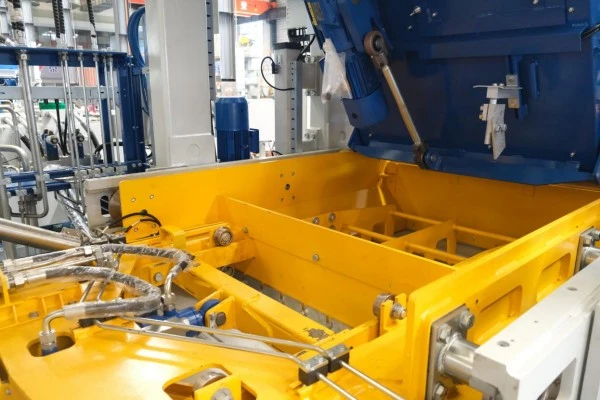

4 Sistema de Alimentação Suspensa
O sistema de alimentação suspensa adota um design modular integrando caixa de alimentação, raspador, escova de compactação e unidade de quebra de arco. As caixas de alimentação da mistura frontal e da mistura base são montadas na estrutura de alimentação, permitindo uma substituição rápida e um desempenho de alimentação ideal.

5 Alimentador de base de quebra de arco alternativo hidráulico (opcional)
Acionado hidraulicamente; o ancinho para quebrar arcos se move para frente e para trás para quebrar arcos de material de forma eficaz.

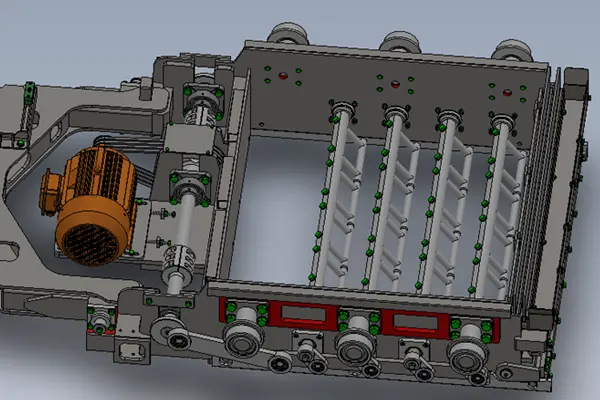

6 Alimentador de base de quebra de arco giratório acionado eletricamente (opcional)
Acionado eletricamente; o ancinho que quebra o arco gira em um ângulo definido ao redor do eixo para soltar o material.

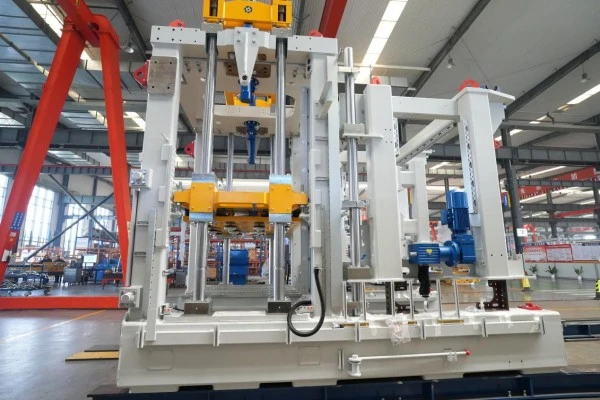

7 Estrutura Principal Modular
A máquina principal e a unidade de mistura facial ZN1200-2S adotam uma estrutura modular com tecnologia de montagem de precisão. Quebrando conceitos de design tradicionais, ele utiliza extensivamente conexões aparafusadas de alta qualidade para a estrutura, mesa vibratória, vigas de motor e sistema de alimentação. Esse design garante uma taxa de manutenção ultrabaixa, fácil adaptação a diversas condições de produção e tempo de substituição significativamente mais curto para peças de desgaste.

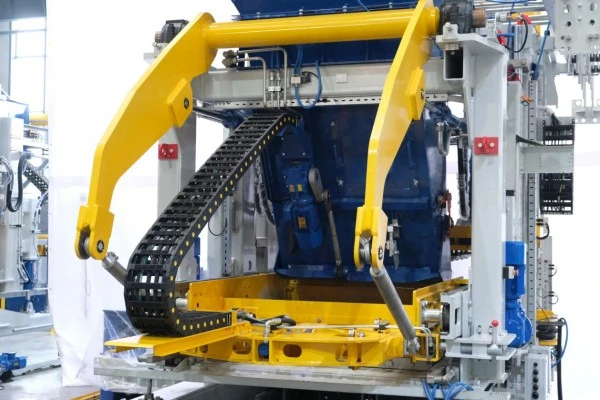

8 Travamento Hidráulico Automático para Unidade de Mistura Facial
A conexão entre a máquina principal e a unidade de mistura facial da ZN1200-2S é obtida através de um avançado sistema de travamento automático hidráulico. Cilindros hidráulicos acionam os componentes de travamento para fixar firmemente a unidade de mistura facial à máquina principal. Quando a unidade de mistura de face precisa ser separada, o sistema libera a trava e um motoredutor aciona a unidade de mistura de face para se mover ao longo de seus trilhos.

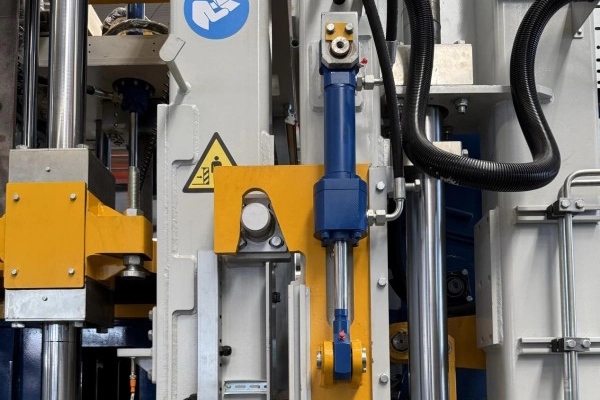

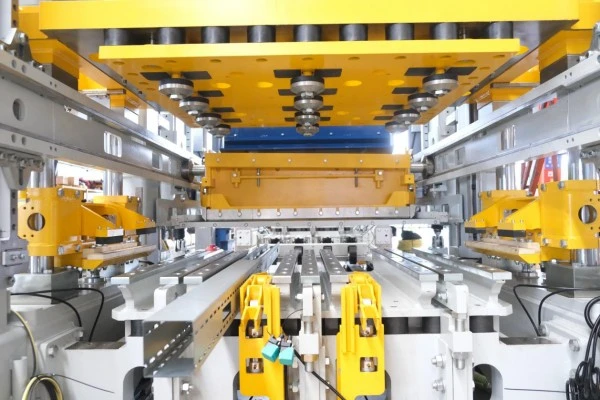

9 Pressione o dispositivo de travamento da cabeça
Este mecanismo de travamento mecânico consiste em blocos de travamento de alta resistência, uma cabeça de prensa em forma de cunha e cilindros hidráulicos de dupla ação. Durante a desmoldagem, os cilindros acionam os blocos de travamento para fixar radialmente a cabeça da prensa, formando um impasse mecânico. O molde é então liberado sob pressão constante, eliminando efetivamente o ressalto elástico e o micromovimento, garantindo bordas afiadas dos tijolos, superfícies lisas e uma taxa de qualificação do produto bastante melhorada.

10 Ajuste elétrico de elevação do parafuso
Equipado com um elevador de parafuso de alta precisão para ajuste automático de altura, oferecendo alta precisão, fácil operação e automação aprimorada.

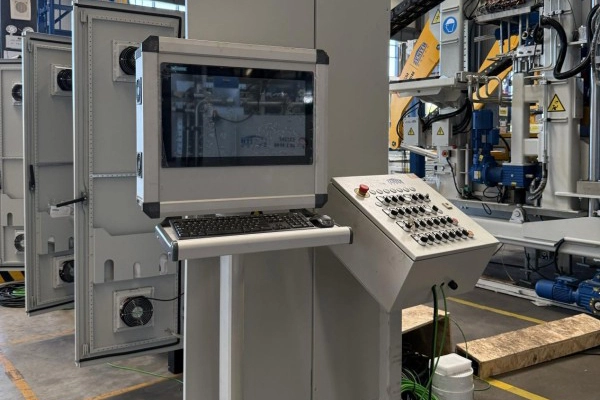

11 Sistema de controle totalmente integrado
A máquina principal ZN1200-2S adota o PLC da série Siemens S7-1500 (6ES7 515-2AM01-0AB0) - controlador de última geração da Siemens com grande capacidade de memória, velocidade de processamento rápida e funcionalidade abrangente. A IHM visualiza todos os sinais do sistema de controle para uma operação fácil e intuitiva.

12 Ampla expansibilidade
O ZN1200-2S oferece excelente capacidade de expansão de hardware e software. Ele pode ser equipado com vários sistemas opcionais, como dispositivos de espuma, sistemas de mistura de cores, unidades de extração de paletes, sistemas de extração de núcleos e escovas de limpeza transversais, atendendo a diversos requisitos de produção do cliente.

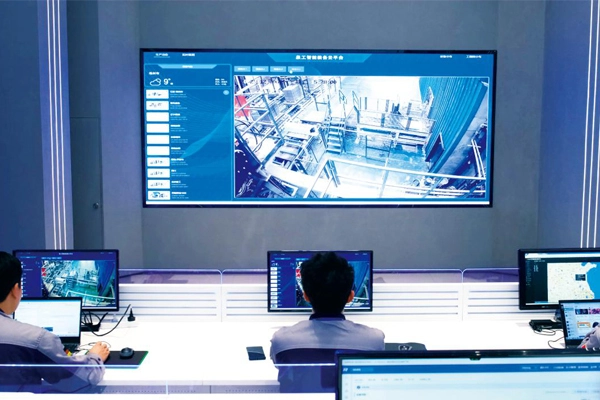

13 Plataforma de serviço em nuvem de equipamentos inteligentes Quangong
Desenvolvida pela Quangong Zenith, a “Plataforma de Serviços em Nuvem de Equipamentos Inteligentes” permite monitoramento on-line, atualizações remotas, previsão e diagnóstico de falhas, avaliação da integridade dos equipamentos e relatórios de operação, fornecendo recursos abrangentes de serviços inteligentes.
