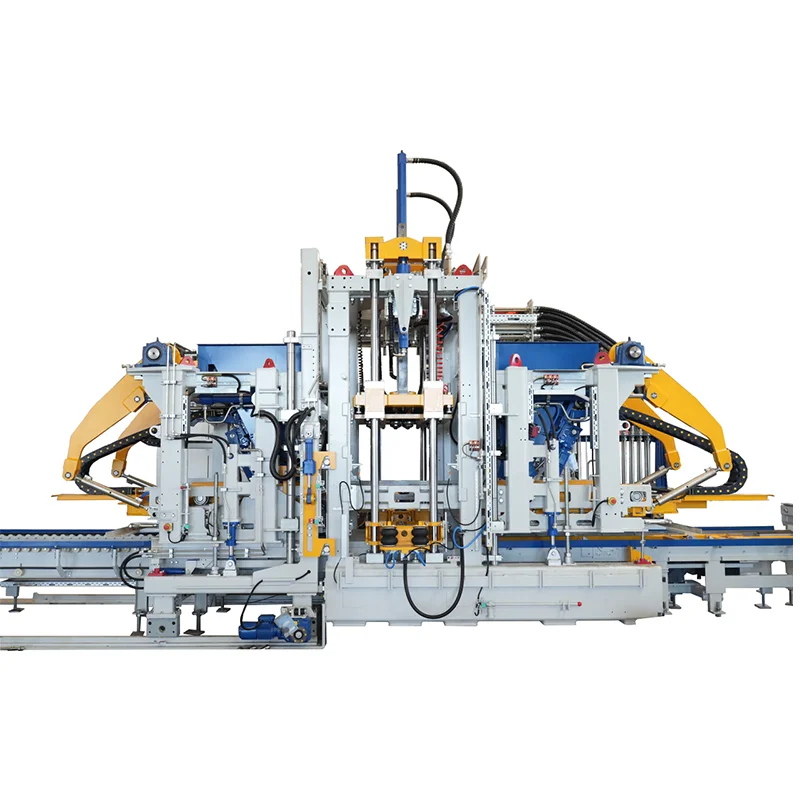

Máquina para fazer tijolos totalmente automática

1 Servo vibração “ultradinâmica” de quatro eixos da Zenith
O sistema Zenith Ultra-Dynamic é uma tecnologia de vibração moderna e de alta qualidade usada em máquinas de fabricação de tijolos totalmente automáticas. Ele permite o controle preciso da amplitude em tempos de resposta extremamente curtos, garantindo ao mesmo tempo um ajuste flexível. O sistema servoacionado oferece alta dinâmica, melhorando o enchimento do molde e os tempos do ciclo de produção. Tanto a amplitude quanto a frequência podem ser controladas de forma rápida e precisa.

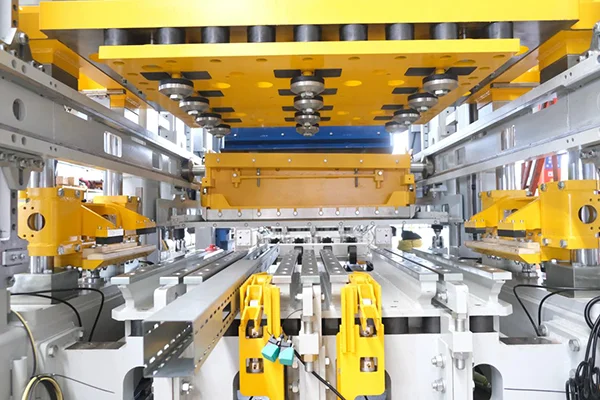

2 Sistema automático de troca rápida de molde
O sistema automático de troca rápida de moldes da Zenith baseia-se na operação coordenada de vários dispositivos, permitindo uma substituição de moldes inteligente, rápida e precisa. Uma vez transportado o molde próximo à máquina principal, ele é colocado na unidade de troca de molde por um sistema de elevação. O sistema conclui automaticamente o processo de troca de molde sem manuseio manual, posicionamento ou travamento.

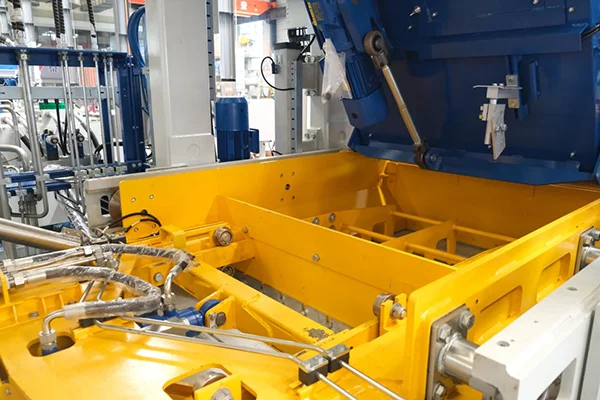

3 Sistema de Alimentação Suspensa
O sistema de alimentação suspensa adota um design modular integrando caixa de alimentação, raspador, escova de compactação e unidade de quebra de arco. As caixas de alimentação da mistura frontal e da mistura base são montadas na estrutura de alimentação, permitindo uma substituição rápida e um desempenho de alimentação ideal.

4 Alimentador de base de quebra de arco alternativo hidráulico
Acionado hidraulicamente; o ancinho para quebrar arcos se move para frente e para trás para quebrar arcos de material de forma eficaz.

5 Estrutura Principal Modular
A máquina principal e a unidade de mistura facial ZN1200-2 adotam uma estrutura modular com tecnologia de montagem de precisão. Quebrando conceitos de design tradicionais, ele utiliza extensivamente conexões aparafusadas de alta qualidade para a estrutura, mesa vibratória, vigas de motor e sistema de alimentação. Esse design garante uma taxa de manutenção ultrabaixa, fácil adaptação a diversas condições de produção e tempo de substituição significativamente mais curto para peças de desgaste.

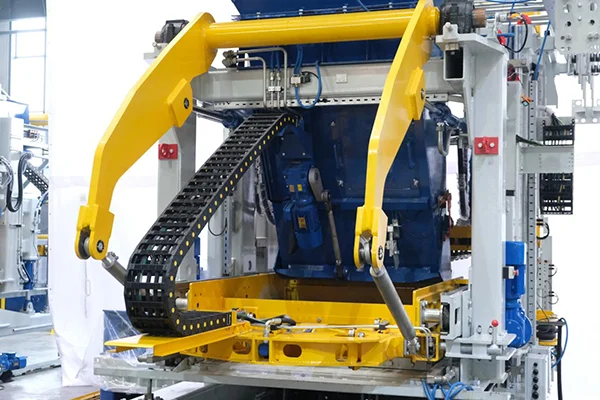

6 Função de travamento automático hidráulico para unidade de mistura facial
A conexão entre a máquina principal e a unidade de mistura facial da ZN1200-2C é obtida através de um avançado sistema de travamento automático hidráulico. Cilindros hidráulicos acionam os componentes de travamento para fixar firmemente a unidade de mistura facial à máquina principal. Quando a unidade de mistura de face precisa ser separada, o sistema libera a trava e um motoredutor aciona a unidade de mistura de face para se mover ao longo de seus trilhos.

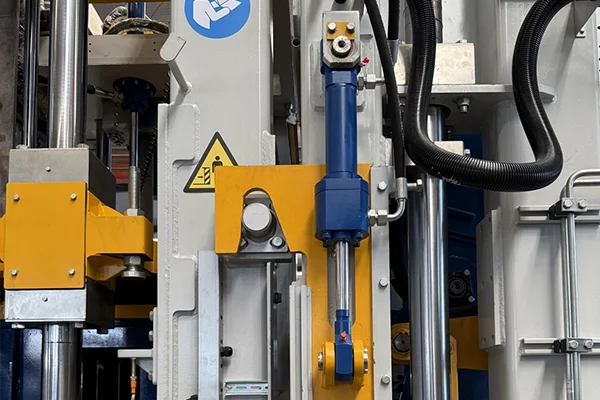

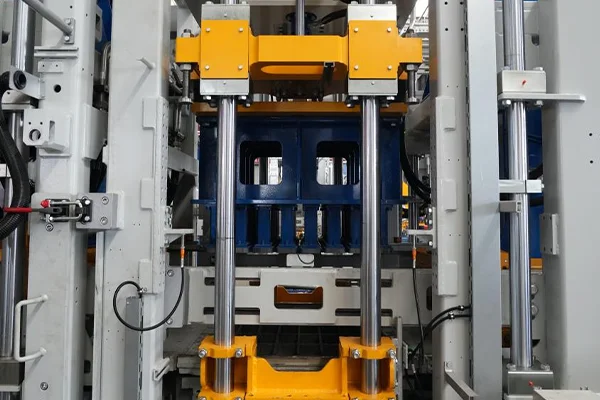

7 Pressione o dispositivo de travamento da cabeça
Este mecanismo de travamento mecânico consiste em blocos de travamento de alta resistência, uma cabeça de prensa em forma de cunha e cilindros hidráulicos de dupla ação. Durante a desmoldagem, os cilindros acionam os blocos de travamento para fixar radialmente a cabeça da prensa, formando um impasse mecânico. O molde é então liberado sob pressão constante, eliminando efetivamente o ressalto elástico e o micromovimento, garantindo bordas afiadas dos tijolos, superfícies lisas e uma taxa de qualificação do produto bastante melhorada.

8 Ajuste elétrico de elevação do parafuso
Equipado com um elevador de parafuso de alta precisão para ajuste automático de altura, oferecendo alta precisão, fácil operação e automação aprimorada.

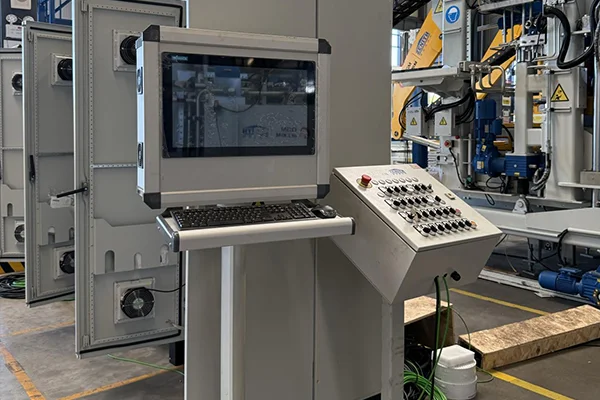

9 Sistema de controle totalmente integrado
A máquina principal ZN1200-2 adota o PLC da série Siemens S7-1500 (6ES7 515-2AM01-0AB0) - controlador de última geração da Siemens com grande capacidade de memória, velocidade de processamento rápida e funcionalidade abrangente. A IHM visualiza todos os sinais do sistema de controle para uma operação fácil e intuitiva.

10 Ampla expansibilidade
O ZN1200-2 oferece excelente capacidade de expansão de hardware e software. Ele pode ser equipado com vários sistemas opcionais, como dispositivos de espuma, sistemas de mistura de cores, unidades de extração de paletes, sistemas de extração de núcleos e escovas de limpeza transversais, atendendo a diversos requisitos de produção do cliente.

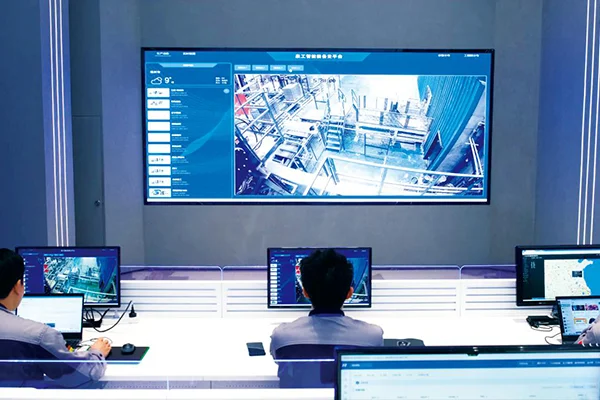

11 Plataforma de serviço em nuvem de equipamentos inteligentes Quangong
Desenvolvida pela Quangong Zenith, a “Plataforma de Serviços em Nuvem de Equipamentos Inteligentes” permite monitoramento on-line, atualizações remotas, previsão e diagnóstico de falhas, avaliação da integridade dos equipamentos e relatórios de operação, fornecendo recursos abrangentes de serviços inteligentes.
